揭秘挖掘機液壓系統
挖掘機以發動機為動力，帶動液壓泵轉動。 高壓液壓油從液壓泵出來后，帶動行走液壓馬達、液壓缸、回轉馬達、分配閥進行液壓傳動和控制。
挖掘機液壓系統（部分）
液壓泵的安裝方式有串聯和并聯兩種。 串聯泵和并聯泵都是軸向柱塞泵的類型。 主要區別在于結構形式不同。
串聯泵
串聯泵又稱前后泵，多采用斜盤柱塞泵，通過控制斜盤的傾角來改變變量。 串聯泵的經典代表是川崎。
并聯泵
并聯泵多為斜軸柱塞泵，通過改變缸體的角度來達到變變量的目的。 日立ZX200-3和日立ZX200-3G均采用并聯泵模式挖掘機分配閥，并聯泵的代表是日立HPV泵。
我們都知道泵和馬達是可逆的，所以液壓馬達也分為斜軸式和斜盤式兩種。
斜盤馬達
斜盤馬達：缸體中心線與傳動軸重合，柱塞在斜盤的帶動下作直線往復運動。
斜軸馬達
斜軸電機：筒體中心線與傳動軸成一定角度。
組合閥
調節閥也叫組合閥。 高壓液壓油從液壓泵進入組合閥，從組合閥出來后進入液壓缸、行走馬達、回轉馬達等液壓執行元件，完成動作。

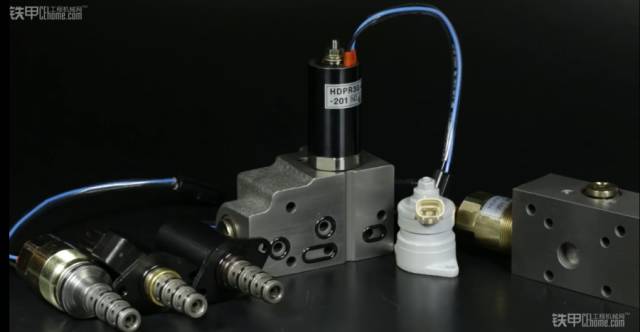

普通傳感器、電磁閥
這里常見的有：比例電磁閥、壓力傳感器、速度傳感器、角位移傳感器、位移傳感器等。
比例電磁閥
比例電磁閥：在任何轉速下，液壓泵的功率與發動機的轉速（功率）基本一致。
速度傳感器
轉速傳感器：安裝在發動機與液壓泵的連接處，主要采集轉速信息，并傳送到電腦，使發動機與轉速相匹配。
壓力傳感器
壓力傳感器：檢測液壓泵的進、出口壓力，傳輸到電腦進行分析，并反饋給其他部分，如執行挖掘機怠速模式等。
RVDT傳感器
RVDT傳感器，又稱角位移傳感器，斜盤式液壓泵，通過改變斜盤的傾角來改變泵的流量，所以角位移傳感器用于采集斜盤的角位移信息和傳送到計算機進行控制。
LVDT位移傳感器
LVDT位移傳感器：是一種位移傳感器。 斜軸液壓泵是通過改變油缸的位置來改變流量的挖掘機分配閥，所以利用位移傳感器采集信息，并傳送給計算機進行控制。
